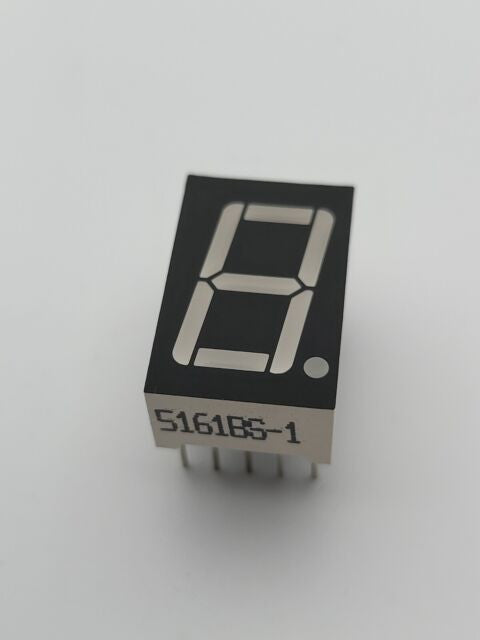

AFFICHEUR 7 SEGMENT 1BIT 10 PIN

Afficheur 7 SEGMENTS est le plus ancien et pourtant l’un des types d’affichage efficace utilisé dans les applications embarquées. Cet écran n’a rien de plus que 8 LED à l’intérieur. Ces 8 LED sont séparées en segments qui peuvent être nommés a, b, c, d, e, f, g, DP comme indiqué dans l’image ci-dessus. Ces LED entières à 8 segments ont une extrémité de leurs broches retirée du module comme indiqué ci-dessus et les autres extrémités sont connectées ensemble et retirées en tant que broche commune. Donc, pour faire briller une LED d’un segment particulier, il suffit d’alimenter la broche commune avec la broche du segment. De cette façon, nous pouvons alimenter plus d’un segment à la fois pour représenter le nombre numérique 0-9 et aussi quelques alphabets comme indiqué sur l’image graphique ci-dessous. Nous avons également une option pour afficher un point décimal à l’aide de la broche DP. Le module utilisateur LED7SEG est capable de multiplexer jusqu’à huit afficheurs à 7 segments. Ce module utilisateur est compatible avec la cathode commune, l’anode commune ou toute polarité d’entraînement. Cela permet une large gamme de flexibilité avec divers affichages. Les chiffres et les segments peuvent être pilotés directement par des broches PSoC sans l’utilisation des transistors ou des pilotes tant que les limites de courant d’absorption et de sourçage des broches PSoC ne sont pas dépassé. Caractéristiques: Courant de l’opération: FaibleAnode commune et commune de cathode: DisponiblesCaractère Apparence: Excellent Rendement lumineux: ElevéLes cartes PC: CompatibleSockets IC: CompatiblePrend en charge 1 à 8 chiffresToute combinaison d’affichages individuels jusqu’à 8 chiffres au totalAffiche les valeurs hexadécimales et entièresPrend en charge les points décimaux intégrés dans l’affichage à 7 segmentsPrend en charge les affichages à cathode commune et à anode communeConfigurable pour les lecteurs de segments et de chiffres Active High et Active Low تعد شاشة العرض 7 SEGMENT أقدم أنواع العرض المستخدمة في التطبيقات المضمنة، ولكنها أيضًا أحد أنواع العرض الفعالة. لا تحتوي هذه الشاشة على أكثر من 8 مصابيح LED بداخلها. يتم فصل مصابيح LED الثمانية هذه إلى أجزاء يمكن تسميتها a، b، c، d، e، f، g، DP كما هو موضح في الصورة أعلاه. تحتوي مصابيح LED المكونة من 8 أجزاء بالكامل على طرف واحد من دبابيسها تمت إزالتها من الوحدة كما هو موضح أعلاه ويتم توصيل الأطراف الأخرى معًا وإزالتها كدبوس مشترك. لذا، لجعل مصباح LED الخاص بجزء معين يلمع، ما عليك سوى تغذية الدبوس المشترك بدبوس المقطع. بهذه الطريقة يمكننا تغذية أكثر من قطعة في وقت واحد لتمثيل الرقم الرقمي 0-9 وأيضا بعض الحروف الهجائية كما هو موضح في الصورة البيانية أدناه. لدينا أيضًا خيار لعرض العلامة العشرية باستخدام دبوس DP. وحدة المستخدم LED7SEG قادرة على مضاعفة ما يصل إلى ثمانية شاشات عرض مكونة من 7 أجزاء. وحدة المستخدم هذه متوافقة مع الكاثود المشترك أو الأنود المشترك أو أي قطبية محرك. وهذا يتيح نطاقًا واسعًا من المرونة مع شاشات العرض المختلفة. يمكن تشغيل الأرقام والقطاعات مباشرة بواسطة أطراف PSoC دون استخدام الترانزستورات أو المحركات طالما لم يتم تجاوز حدود تيار الغرق والمصادر لمنافذ PSoC. سمات: ·      التشغيل الحالي: منخفض ·      الأنود المشترك والكاثود المشترك: متاح ·      مظهر الشخصية : ممتاز ·      خرج الضوء: مرتفع ·      بطاقات الكمبيوتر: متوافقة ·      مقابس IC: متوافقة ·      يدعم من 1 إلى 8 أرقام ·      تعرض أي مجموعة من الأفراد ما يصل إلى 8 أرقام إجمالاً ·      يظهر القيم الست عشرية والأعداد الصحيحة ·      يدعم النقاط العشرية المضمنة في شاشة عرض مكونة من 7 أجزاء ·      يدعم شاشات الكاثود المشترك والأنود المشترك ·      قابل للتكوين للقطاعات النشطة العالية والمنخفضة النشطة وقارئات الأرقام
