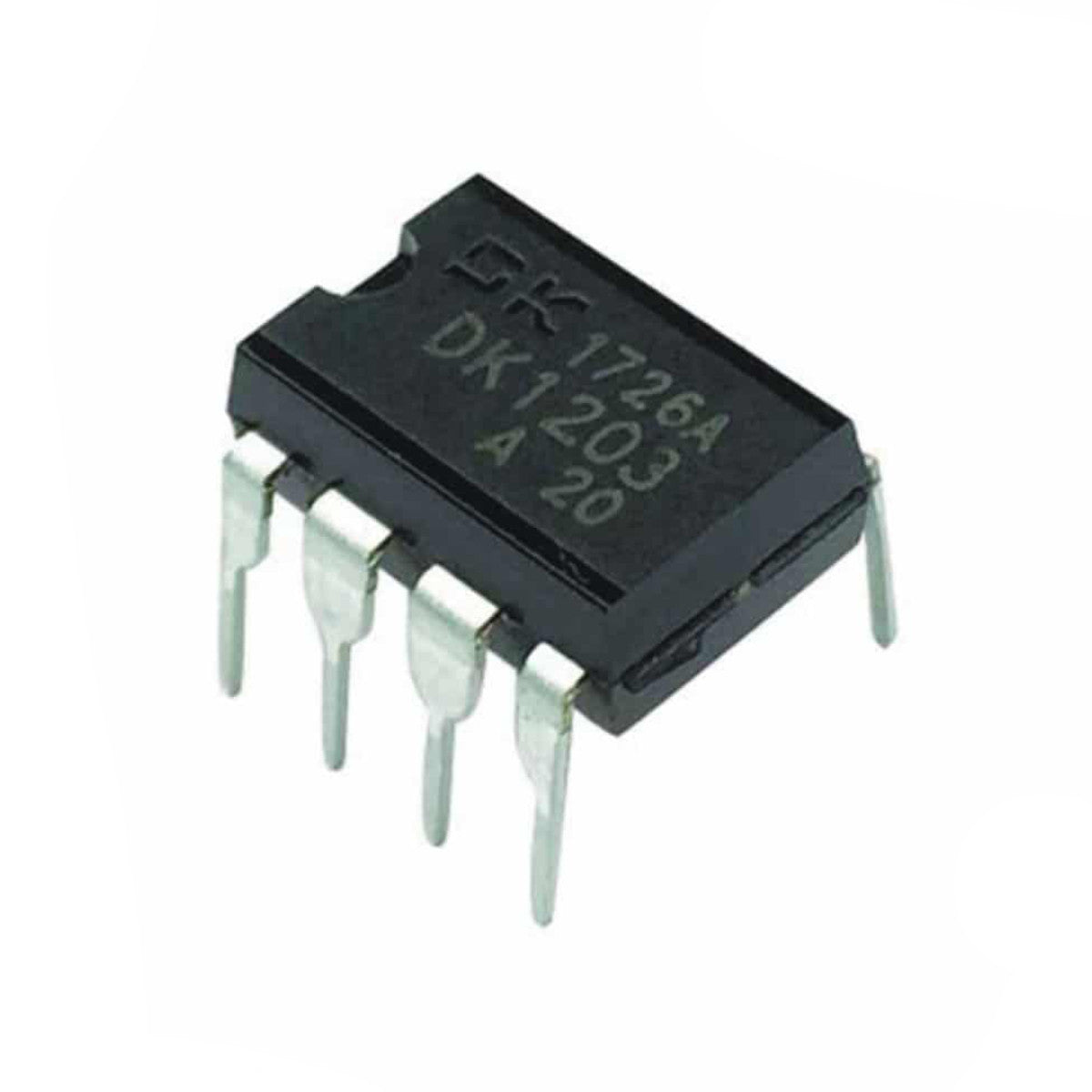

DK1203

Le DK1203 est un circuit intégré de contrôle de puissance à découpage CA-CC de type flyback côté secondaire. Avec un transistor de puissance haute tension 700 V intégré, un circuit d'alimentation autonome breveté et une conception de circuit MOS intégré, de nombreux composants externes sont économisés, la conception du transformateur est simple, seuls deux enroulements sont nécessaires pour le transformateur dans le circuit de sortie isolé2. APPLICATIONS Adaptateurs d'alimentation CA/CC Alimentation de climatiseur Alimentation DVB Alimentation TV/Moniteur Alimentation DVD/VCD Alimentation de four électromagnétique Applications de pilote LED CARACTÉRISTIQUES PRINCIPALES Entrée d'alimentation CA large plage 85 V-265 V. Transistor de puissance 700 V intégré. Circuit de démarrage haute tension intégré interne, pas besoin de résistance supplémentaire. Circuit de démarrage automatique intégré. Système contrôlé par modulation de largeur d'impulsion (PWM). Plage de tension de fonctionnement VCC : 4-6 V. Fréquence de commutation de 65 kHz. Passer automatiquement en mode saut de cycle dans des conditions de charge légère. Protection contre les surintensités, les surcharges, les surchauffes et les surtensions. Consommation électrique en veille inférieure à 0,3 W. Circuit de modulation de fréquence interne pour réduire le coût du filtre EMI DK1203 عبارة عن دائرة متكاملة للتحكم في الطاقة من النوع الثانوي من نوع التبديل AC-DC. مع ترانزستور طاقة عالي الجهد 700 فولت مدمج ودائرة إمداد بالطاقة الذاتية حاصلة على براءة اختراع وتصميم دائرة MOS متكاملة، يتم توفير الكثير من المكونات الخارجية، وتصميم المحول بسيط، ولا يحتاج المحول إلا إلى ملفين في دائرة خرج معزولة2. التطبيقات محولات طاقة AC/DC إمداد طاقة مكيف الهواء إمداد طاقة DVB إمداد طاقة التلفزيون/الشاشة إمداد طاقة DVD/VCD إمداد طاقة الفرن الكهرومغناطيسي تطبيقات برنامج تشغيل LED الميزات الرئيسية مدخل طاقة تيار متردد واسع النطاق 85 فولت - 265 فولت. ترانزستور طاقة مدمج 700 فولت. دائرة بدء تشغيل داخلية متكاملة عالية الجهد، لا حاجة لمقاومة إضافية. دائرة بدء تشغيل ذاتية متكاملة. نظام متحكم به بتعديل عرض النبضة (PWM). نطاق جهد التشغيل VCC: 4-6 فولت. تردد التبديل 65 كيلو هرتز. يتحول تلقائيًا إلى وضع تخطي الدورة في ظل ظروف الحمل الخفيف. حماية من التيار الزائد والحمل الزائد ودرجة الحرارة الزائدة والجهد الزائد. استهلاك الطاقة الاحتياطية أقل من 0.3 وات. دائرة تعديل التردد الداخلي لتقليل تكلفة مرشح EMI
