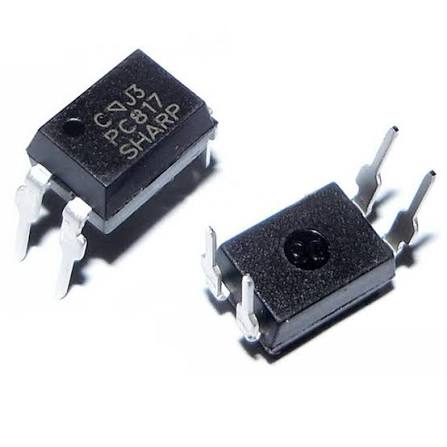

PC817 DIP

PC817 DIP – Optocoupleur 4 Broches

Le PC817 DIP est un optocoupleur à 4 broches permettant d’assurer une isolation électrique entre deux circuits tout en transmettant un signal grâce à un couplage optique. Il intègre une LED infrarouge et un phototransistor dans un boîtier DIP-4.

Caractéristiques :

• Type : Optocoupleur / Photocoupleur

• Boîtier : DIP-4

• Nombre de broches : 4

• Tension d’isolation : jusqu’à 5000 Vrms selon la version

• Courant LED maximum : 50 mA

• Tension Collector-Emitter : jusqu’à 35 V selon la version

• CTR : 50 à 600 % selon le grade

• Température de fonctionnement : environ -30 °C à +100 °C

• Montage : traversant (Through-Hole)

Brochage :

1 – Anode
2 – Cathode
3 – Émetteur (Emitter)
4 – Collecteur (Collector)

Applications :

Le PC817 est utilisé notamment pour :

• Isolation de signaux entre circuits

• Cartes Arduino et microcontrôleurs

• Alimentations à découpage

• Interfaces de commande

• Protection des circuits électroniques

• Transmission de signaux entre circuits ayant des potentiels différents

  PC817 DIP – أوبتوكوبلر 4 أرجل

  PC817 DIP هو أوبتوكوبلر (Optocoupler) ذو 4 أرجل، يُستخدم لعزل دائرتين كهربائيتين عن بعضهما مع إمكانية نقل الإشارة بينهما بواسطة الضوء. يحتوي على LED بالأشعة تحت الحمراء وترانزستور ضوئي داخل غلاف DIP-4.

  المميزات:

  • 4 أرجل DIP

  • عزل كهربائي عالي بين الدخل والخرج

  • تيار LED يصل إلى 50mA حسب المواصفات

  • مناسب للدوائر الإلكترونية والتحكم

  • يستخدم مع Arduino والميكروكنترولر ومصادر التغذية

  ترتيب الأرجل:

  1. Anode – الأنود

  2. Cathode – الكاثود

  3. Emitter – الباعث

  4. Collector – المجمع

  الاستخدامات: عزل الإشارات، حماية الدوائر، مصادر التغذية Switching، دوائر التحكم ونقل الإشارات بين دوائر ذات جهود مختلفة.
